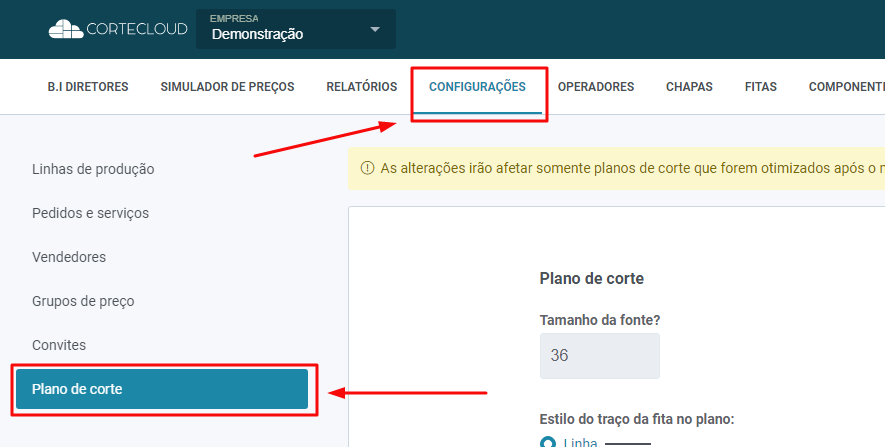

Acesse a tela de configurações do plano de corte, seguindo os passos abaixo:

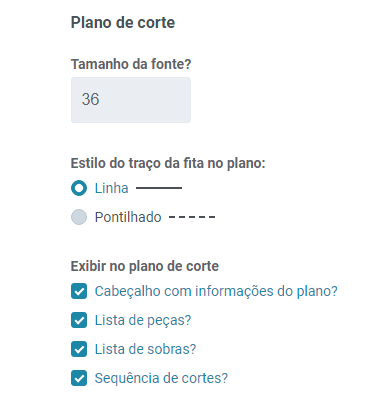

A seguir, nos deparamos com as seguintes opções:

As configurações acima, impactam a visualização do plano de corte da seguinte forma:

  • Tamanho da fonte: aumenta ou diminui o tamanho do texto das informações de peça, sequência de corte e medidas.
  • Estilo do traço da fita no plano: marca os lados de aplicação de fita de borda na peça com a linha tracejada ou cheia (de acordo com a seleção realizada).
  • Exibir no plano de corte:
    • Cabeçalho com informações do plano: exibe conjunto superior de informações do plano de corte, como demonstrado no exemplo abaixo.
    • Lista de peças: exibe ou não a lista de peças contidas nos plano.
    • Lista de sobras: exibe ou não a lista das sobras contidas no plano.
    • Sequência de cortes: exibe ou não a ordem na qual os cortes serão realizados pelo operador da serra/seccionadora.

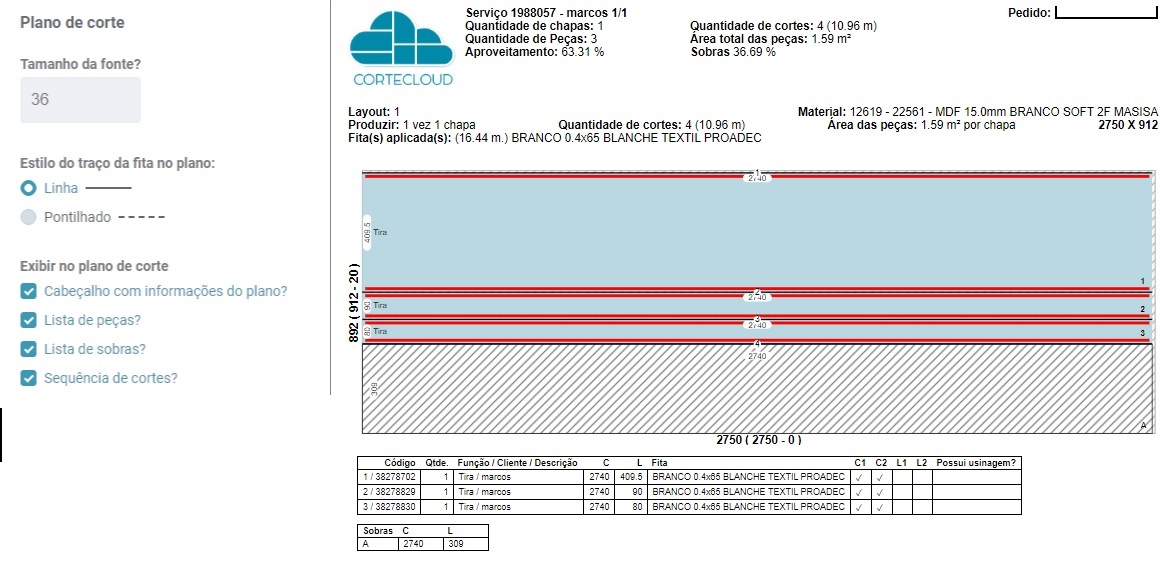

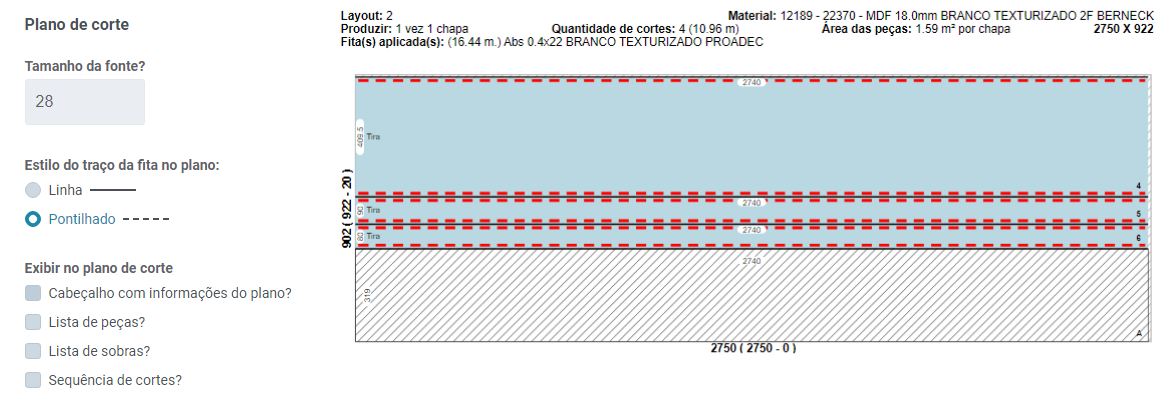

Veja abaixo exemplos do mesmo plano de corte com configurações diferentes:





Acima temos o mesmo plano de corte com configurações de visualização diferentes.
